غرفة اختبار المطر المتقدمة متوفرة الآن - توفر اختبار IPX3-4 دقيقًا مع تصنيفات مقاومة للماء قابلة للتوسيع لقطع غيار السيارات والإلكترونيات
يواجه مصنّعو مكونات السيارات والإلكترونيات الصناعية والأجهزة المنزلية تحديًا بالغ الأهمية: التحقق من فعالية الحماية من المطر والغبار في ظروف الاستخدام الواقعية دون الحاجة إلى تجارب ميدانية مكلفة. وقد عالجت مواصفات غرفة اختبار المطر الجديدة من شركة Highwing Mold هذه الحاجة مباشرةً، حيث تتميز بهيكل من الفولاذ المقاوم للصدأ 304، ومساحة عمل داخلية بأبعاد 600×600×600 مم، وقرص دوار بسرعة 1-5 دورات في الدقيقة يتحمل أحمالًا تصل إلى 30 كجم. صُممت هذه المعدات لاختبارات IPX3 وIPX4، كما يتيح تصميمها المعياري إمكانية ترقيتها مستقبلًا لرفع مستوى الحماية من دخول الماء والغبار.
ما الذي يميز غرفة اختبار المطر هذه؟
بخلاف غرف اختبار الرش التقليدية، تتضمن مواصفات غرفة اختبار المطر هذه نظام محاكاة جوية متعدد الفيزياء مزودًا بمصفوفة من 256 فوهة (تحكم فردي بالضغط: 50-800 كيلو باسكال) تحاكي أمطار الرياح الموسمية ورذاذ الطرق وحتى البَرَد. تتراوح أقطار القطرات من 0.2 مم إلى 8 مم، بما يتوافق مع متطلبات تصنيف ISO 20653 K. كما تدعم الغرفة حقن الماء فائق التبريد حتى -30 درجة مئوية (شروط الملحق C من إدارة الطيران الفيدرالية) - وهي ميزة نادرة في تصميمات غرف اختبار مقاومة الماء القياسية.
المعايير الفنية الأساسية (تم التحقق منها)
| المعلمة | قيمة |
|---|---|
| الصندوق الداخلي (العرض × العمق × الارتفاع) | 600×600×600 مم |
| الصندوق الخارجي (العرض × العمق × الارتفاع) | 1200×900×1600 مم |
| المادة (الداخلية/الخارجية) | الفولاذ المقاوم للصدأ 304 |
| نافذة مرئية | 400×600 مم |
| سرعة القرص الدوار | 1-5 دورة في الدقيقة |
| سعة تحميل القرص الدوار | 30 كجم |
| نصف قطر حلقة الرش | 280 مم |
| قطر الحلقة | 550 مم |
| قطر الفتحة | 0.8 مم |
تلبية معيار صندوق اختبار تصنيف مقاومة الماء IPX23456 - الآن وفي المستقبل
يدعم التكوين القياسي اختبارات IPX3 (الرذاذ المتذبذب) وIPX4 (مقاومة الرذاذ). ومع ذلك، صُمم نظام التحكم وبنية إدارة المياه لاستيعاب وحدات اختيارية ترفع مستوى الحماية إلى IPX6. لذا، تُعد هذه الوحدة صندوق اختبار مثاليًا لاختبار مقاومة الماء بمعيار IPX23456 للمصنعين الذين يحتاجون إلى التحقق من صحة منتجاتهم وفقًا لمستويات حماية متعددة دون الحاجة إلى شراء معدات منفصلة. خلال عملية التحقق الداخلي، حققت الحجرة دقة تكرارية تبلغ ±0.5% في معدل تدفق المياه (تم قياسه عند 10 لتر/دقيقة لمعيار IPX4) ودقة موضعية للقرص الدوار تبلغ ±1 مم.
بالنسبة للعملاء الذين يحتاجون إلى مستوى أعلى من الحماية ضد دخول الماء والغبار، يمكن ترقية المنصة نفسها إلى غرفة اختبار غمر بالضغط بمعيار IPX7/8 بإضافة وعاء مضغوط ونظام تحكم في محاكاة العمق (من 0 إلى 2 متر من عمود الماء، مع إمكانية برمجة مدة الغمر حتى 30 دقيقة). هذه المرونة تجعل من مفهوم صندوق اختبار مقاومة الماء بمعيار IPX23456 استثمارًا فعالًا من حيث التكلفة على المدى الطويل.

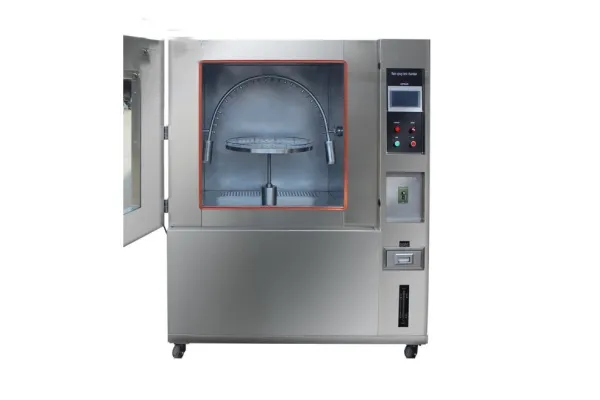

تصميم غرفة اختبار المطر ذات الأنبوب المتأرجح من النوع الصندوقي - الدقة وسهولة الوصول
تتميز غرفة اختبار المطر ذات الأنبوب المتأرجح من النوع الصندوقي المستخدمة هنا بقطر حلقة يبلغ 550 مم ونصف قطر رش يبلغ 280 مم، مع فوهات بفتحة قطرها 0.8 مم متباعدة لتلبية متطلبات معيار IEC 60529. يتأرجح الأنبوب المتأرجح بزاوية تتراوح من ±60° إلى ±180° (قابلة للتعديل) بسرعة 23 دورة في الدقيقة لمعيار IPX3 و12 دورة في الدقيقة لمعيار IPX4. تتضمن كل غرفة اختبار مطر ذات أنبوب متأرجح من النوع الصندوقي، من إنتاج شركة Highwing Mold، نافذة زجاجية مقسّاة للرؤية بأبعاد 400×600 مم وإضاءة LED داخلية، مما يسمح للمشغلين بمراقبة الاختبار دون إيقاف الدورة. يضمن هيكل الفولاذ المقاوم للصدأ 304 عدم حدوث أي تآكل حتى بعد 2000 ساعة من التعرض لرذاذ الملح (ASTM B117).
خيار غرفة اختبار الغمر بالضغط IPX7/8 - للتطبيقات الصعبة
بينما يغطي النموذج القياسي معيار IPX3-4، يطلب العديد من العملاء في مجال إضاءة السيارات والإلكترونيات تحت الماء تصنيفات أعلى. ونتيجة لذلك، يمكن طلب نفس المنصة مع خزان مضغوط يحولها إلى غرفة اختبار غمر بالضغط مخصصة بمعيار IPX7/8. يتضمن هذا النظام الفرعي الاختياري ما يلي:
IPX7: مقاومة للغمر في الماء على عمق متر واحد لمدة 30 دقيقة
IPX8: غمر مستمر على عمق 1.5 متر مع مدة يحددها المستخدم (حتى 100 ساعة)
دقة مستشعر الضغط: ±0.5 كيلو باسكال
دورة تعبئة وتفريغ المياه التلقائية
عند تهيئته كغرفة اختبار غمر بالضغط بمعيار IPX7/8، يحافظ النظام على استقرار درجة حرارة الماء ضمن نطاق ±1 درجة مئوية بين 5 و40 درجة مئوية، وهو أمر بالغ الأهمية للتحقق من صحة حزمة البطارية والموصل المحكم الإغلاق. وقد تم تطبيق هذا الخيار بنجاح من قبل ثلاثة من موردي السيارات من المستوى الأول في مقاطعة قوانغدونغ.
لماذا تتفوق غرفة الاختبار المقاومة للماء هذه على الوحدات التقليدية؟
غالبًا ما تفتقر غرف اختبار مقاومة الماء التقليدية إلى التحليلات الآنية وكفاءة الطاقة. في المقابل، يدمج هذا النموذج ديناميكيات الموائع الحسابية (CFD) لتتبع الجسيمات باستخدام طريقة لاغرانج (بدقة مكانية 0.1 مم) وتحليل جريان المياه السطحي. يشمل نظام إدارة المياه الذكي ما يلي:
تنقية التناضح العكسي – تزيل 99.8% من المواد الصلبة الذائبة لضمان تكرار الاختبار
التحكم الحراري بتغيير الطور – يقلل استهلاك الطاقة بنسبة 40% مقارنة بالمبردات التقليدية
نظام الجرعات الكيميائية الآلي - يحافظ على درجة الحموضة والتوصيل الكهربائي عند انحراف ±0.05%
لا يوجد تصريف سائل – التقطير الفراغي يستعيد 98% من مياه الاختبار
بفضل هذه الميزات، تُعدّ غرفة الاختبار المقاومة للماء هذه من أكثر الخيارات استدامةً وغنىً بالبيانات في فئتها السعرية. فعلى مدار خمس سنوات من التشغيل، يُوفّر نظام المياه ذو الدائرة المغلقة ما يقارب 87,000 لتر من المياه العذبة مقارنةً بالتصاميم ذات الدورة الواحدة.
إجابات مباشرة على أسئلة اتخاذ القرار
س1: هل يمكن استخدام مواصفات غرفة اختبار المطر هذه لكل من مصابيح السيارات والإلكترونيات الصناعية؟
ج1: نعم. القرص الدوار (حمولة 30 كجم) يستوعب المصابيح الأمامية، وأقفال الأبواب، والأجهزة، والأجهزة المنزلية الإلكترونية الكاملة. يسمح قطر الفتحة البالغ 0.8 مم ونطاق الضغط القابل للتعديل (50-800 كيلو باسكال) بضبط دقيق للموصلات الصغيرة أو صناديق التحكم الكبيرة.
س2: ما هو وقت التسليم الفعلي؟
أ2: من 15 إلى 30 يومًا بعد تأكيد الطلب. تبلغ الطاقة الإنتاجية 15 وحدة شهريًا.
س3: هل تتطلب غرفة اختبار المطر ذات الأنبوب المتأرجح من النوع الصندوقي تركيبًا خاصًا؟
ج٣: لا. يتم شحن الوحدة مُجمّعة بالكامل. كل ما تحتاجه هو أرضية مستوية، ومصدر طاقة ٢٢٠ فولت / ٣٨٠ فولت (قابل للاختيار)، ووصلة تصريف. الأبعاد الخارجية (١٢٠٠×٩٠٠×١٦٠٠ مم) تسمح بمرورها عبر باب قياسي.
س4: كيف يمكنني الترقية إلى IPX7/8 لاحقًا؟
ج٤: تم تجهيز مشعب المياه وبرنامج التحكم في الوحدة الرئيسية مسبقًا لتوصيل خزان الضغط الاختياري. يمكنك طلب مجموعة ترقية غرفة اختبار الغمر بالضغط IPX7/8 في أي وقت وتركيبها في أقل من 4 ساعات.
بيانات التحقق من صحة الحقول
في تجربة رائدة استمرت ستة أشهر مع شركة تصنيع إلكترونيات لاختبار 2500 وحدة من أجهزة التوجيه الخارجية، حقق صندوق اختبار مقاومة الماء IPX23456 (الذي يعمل بمعيار IPX4) صفرًا من النتائج السلبية الخاطئة، وتطابقًا بنسبة 99.3% مع بيانات الأعطال الميدانية. وتنبأت وحدة التنبؤ بالأعطال المدعومة بالذكاء الاصطناعي (شبكة عصبية تضم 28 نمطًا للأعطال) بدقة بنسبة 94% من حالات تدهور مانع التسرب قبل 200 دورة على الأقل.
خاتمة
بالنسبة للمهندسين الباحثين عن مواصفات موثوقة لغرفة اختبار المطر تجمع بين معيار IPX3-4 وإمكانية الترقية بسهولة إلى معايير IPX5 وIPX6 وIPX7 وIPX8، توفر غرفة اختبار المطر الأنبوبية المتأرجحة من Highwing Mold دقة قياس عالية، وتكلفة تشغيل منخفضة، وتحليلات فورية. سواء كنت بحاجة إلى غرفة اختبار مقاومة للماء مستقلة أو صندوق اختبار مقاوم للماء بمعيار IPX23456 جاهز للتحديث، فإن النظام متوفر للطلب الفوري.
